আংশিক নিৰ্গমন পৰীক্ষাৰ বাবে ৰক্ষা কৰা কোঠা

III,মূল প্ৰযুক্তিৰ প্ৰাচলসমূহ

হলৰ আকাৰ L20M*W16M*H10M, লেআউট ডায়েগ্ৰাম

ইলেক্ট্ৰিক এয়াৰটাইট ৰক্ষা কৰা স্লাইডিং দুৱাৰ:W 5 M×H 5 M 1 সেট)

1 m×2 m 1 সেট)

নিয়ন্ত্ৰণ কক্ষ:L 4 M×W 2.5 M×H 34 M

অফিচ ৰিলিজ শ্বিল্ডিং ৰুমৰ শ্বিল্ডিং এক্সেচৰিজ:

PD পৰীক্ষা মূল বৰ্তনী ডিভাইচ ফিল্টাৰ: নিশ্চিত কৰা হ'ব 1 পথ

সঁজুলি/পোহৰৰ বাবে শক্তি ফিল্টাৰ:220V/30A/2P

IV,Shield System ডিজাইন আৰু সংস্থাপন আঁচনি

শ্বিল্ডিং শ্বেল হৈছে ৰক্ষাকাৰী মডিউলৰ অবিৰত স্প্লাইচিঙৰ দ্বাৰা গঠিত এটা হেক্সাহেড্ৰেল গঠন। ৰক্ষাকৱচৰ খোলাটো কেৱল ৰক্ষাকৱচ কক্ষৰ ৰক্ষাকৱচ নিশ্চিত কৰাৰ ভিত্তি নহয়, বিভিন্ন সজ্জাগত সামগ্ৰী আৰু বেছিভাগ সহায়ক ব্যৱস্থাৰ বাহকও, আৰু ই ৰক্ষাকৱচৰ হলৰ আটাইতকৈ মৌলিক উপাদান।

1,Shielding Lobby

ৰক্ষাকৱচযুক্ত হলটোৰ তলৰ ফালে দীৰ্ঘদিন ধৰি এটা নিৰ্দিষ্ট বোজা বহন কৰে (যেনে সঁজুলিৰ পৰিচালনা, পণ্যৰ প্ৰৱেশ আদি) যাতে মজিয়াৰ ৰক্ষাৰ অযথা কম্পন আৰু বিকৃতি হ্ৰাস পায়, ৰক্ষাকাৰী হলটোৱে তলৰ পৃষ্ঠভাগ খান্দি লোৱাৰ আঁচনিখন গ্ৰহণ কৰে।

ভূমি নিৰ্মাণৰ মূল পদক্ষেপসমূহ:

(১) ফাউণ্ডেচন খনন (মালিকৰ দ্বাৰা সম্পূৰ্ণ কৰা হ'ব),খনন মাত্ৰা :20.6m*10.6m;

25mm ব্যাসৰ তাম ব্যৱহাৰ কৰি মাটিত ঢালি দিয়া হয় আৰু মাটিত তীখাৰে ঢাকি থোৱা হয়, প্ৰতিটো স্তূপৰ গভীৰতা 6m তকৈ কম নহয়, মাটিত স্থাপন ৰেজিষ্টেন্স 0.5Ω তকৈ বেছি নহয় যাতে 0.5Ω তকৈ বেছি নহয়।（মালিকৰ দ্বাৰা সম্পূৰ্ণ কৰা হৈছে）,গ্ৰাহক পাইলটো পিভিচি পাইপৰ মাজেৰে অৱৰোধিত মজিয়াৰ মাজেৰে পাৰ হৈ যায়। পিভিচি পাইপত কংক্ৰিট ঢালিব নালাগে। পিভিচি পাইপটো ৰক্ষাকাৰী কক্ষৰ তলৰ প্লেটৰ মাজেৰে মাটিৰ বাকচটোৰ সৈতে সংযোগ কৰা হয়, আৰু গ্ৰাউণ্ডিং বাকচটো ৰক্ষাকাৰী কক্ষৰ তলৰ পৃষ্ঠৰ তীখাৰ প্লেটৰ সৈতে সংযোগ কৰা হয়;

(৩) তলৰ ফালে তললৈ টান কৰি বালি আৰু শিলগুটিৰে মসৃণ কৰক। কংক্ৰিটৰ সৈতে লেভেল ইয়াক（OWNE দ্বাৰা সম্পূৰ্ণ কৰা হৈছেr)

(4) ইনচুলেটেড মজিয়া (PP শ্বীট মেটেৰিয়েল) স্ক্ৰীড পৃষ্ঠত ৰখা হয় আৰু ঢালাই কৰা হয়, আৰু অংকন অনুসৰি অৱৰোধিত মজিয়াখন নিৰ্মাণ কৰা হয়;

ইনচুলেচন ফ্ল'ৰ ডায়াগ্ৰাম

(৫) মাটিৰ ঢালৰ খোলাটো অৱৰোধিত মজিয়াত ৰখা হয়, আৰু মাটিৰ ঢালৰ খোলাটো পৰিবাহী আৱৰণ আৰু দাগযুক্ত ১.২ মিমি গেলভানাইজড ষ্টীলৰ প্লেটেৰে তৈয়াৰ কৰা হয়-ৱেল্ডেড

গ্ৰাউণ্ড শ্বিল্ড ফ্ল'ৰ

(6) সকলো থ্ৰেডিং পথ থ্ৰেডিং তৰংগপথৰ সৈতে সংৰূপণ কৰা হৈছে

তাঁৰ-থ্ৰেড পাইপ PR-পুনৰুদ্ধাৰ কৰা হৈছে

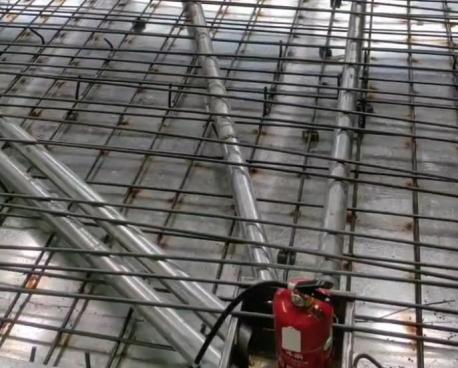

(৭) গ্ৰাউণ্ড শ্বিল্ড লেয়াৰ নিৰ্মাণ সম্পূৰ্ণ হোৱাৰ পিছত তীখাৰ জাল তৈয়াৰ কৰা হয়। 200×200×200 মিলিমিটাৰ (দৈৰ্ঘ্য × প্ৰস্থ × ব্যৱধান) ৰূপত 10 মিলিমিটাৰ জালৰ দুটা স্তৰ ব্যৱহাৰ কৰাটো বাঞ্ছনীয়, আৰু শক্তিবৰ্ধক জালখন উলম্ব গ্ৰাউণ্ডিং ষ্টীলৰ পাইপৰ জৰিয়তে ঢালৰ সৈতে সংযুক্ত কৰা হৈছে,（মালিকৰ দ্বাৰা সম্পূৰ্ণ কৰা হৈছে）;

(৮) কংক্ৰিটৰ বেকফিল, ঢালি দিয়াৰ পিছত শ্বিল্ডিং চেম্বাৰৰ মজিয়াখন কৰ্মশালাৰ মজিয়াৰ উচ্চতাৰ সমান হ’ব লাগে।- মালিকে সম্পূৰ্ণ কৰা);

(৯) ৰক্ষা কৰা হল নিৰ্মাণ সম্পূৰ্ণ হোৱাৰ পিছত অৱশেষত ইপক্সি মজিয়াখন ইনড’ৰ গ্ৰাউণ্ডত তৈয়াৰ কৰা হয় ৷（মালিকৰ দ্বাৰা সম্পূৰ্ণ কৰা)

2,Shielding হল দেয়াল এবং শীর্ষ উপাদান

শ্বিল্ডিং ৰুমৰ বেৰ আৰু ওপৰৰ পৃষ্ঠভাগ ফ্ৰেম কিলেৰে সমৰ্থিত, আৰু সকলো ফ্ৰেম কিল ইনচুলেটিং স্লীভৰ সদস্যৰ মাজেৰে বিল্ডিং গ্ৰাউণ্ডত স্থাপন কৰা হয়।

শ্বিল্ডিং চেম্বাৰৰ ওপৰৰ প্লেট আৰু ৱাল পেনেলৰ শ্বিল্ডিং মডিউলটো গেলভানাইজড ষ্টীল প্লেটৰ পৰা ২ মিলিমিটাৰ ডাঠ, যিবোৰক একত্ৰিত কৰাৰ সময়ত গেলভানাইজড বল্ট, বল্ট আৰু গেছকেটৰ সৈতে স্থিৰ কৰা হয়, আৰু মাজত এটা চাপ পৰিবাহী লাইনাৰৰ সৈতে একত্ৰিত কৰা হয়। কাষৰ বেৰৰ শ্বিল্ডিং মডিউল কিল দ্বাৰা সমৰ্থিত, আৰু কেইবাটাও শক্তিশালী বীম ওপৰৰ ওপৰত সজাই থোৱা হৈছে

প্লেট আৰু প্লেটৰ মাজৰ ক্লেম্পিং প্ৰস্থ প্ৰায় ৫০ মিলিমিটাৰ, আৰু পৰিবাহী আৱৰণখন প্লেট আৰু প্লেটৰ মাজত চেণ্ডউইচ কৰা হয়। শ্বিল্ডিং মডিউলসমূহৰ মাজৰ সংযোগসমূহ পৰিবাহী আৱৰণেৰে বন্ধ কৰা হয়, যাতে সমগ্ৰ ৰক্ষাকৱচ প্লেটৰ নিৰ্ভৰযোগ্য বৈদ্যুতিক সংযোগ নিশ্চিত কৰিব পৰা যায়।

3,Shielded হল দরজা ডিজাইন

ইলেক্ট্ৰিক এয়াৰটাইট স্ক্ৰীণ স্লাইডিং দুৱাৰৰ নেট মাত্ৰা:W 5000mm×h 5000mm

শ্বিল্ডিং হলৰ দুৱাৰখনেই হৈছে আটাইতকৈ গুৰুত্বপূৰ্ণ অংশ যিয়ে সমগ্ৰ শ্বিল্ডিং হলটোৰ ৰক্ষাকৱচ প্ৰভাৱক প্ৰভাৱিত কৰে, আৰু ই হৈছে ৰক্ষাকাৰী ব্যৱস্থাটো ৰক্ষা কৰা।

সামগ্ৰিক কাৰ্য্যক্ষমতাৰ দুৰ্বল অংশটো অৱক্ষয়ৰ পৰা মুক্ত, আৰু ই ব্যৱস্থাটোৰ একমাত্ৰ চলনশীল অংশও, গতিকে পৰ্দাৰ দুৱাৰৰ পৰ্দাৰ পৰিৱেশনৰ স্থিৰতা বজাই ৰখাটো বিশেষভাৱে গুৰুত্বপূৰ্ণ। শ্বিল্ডিং ইফেক্ট আৰু বাহনৰ প্ৰৱেশৰ সুবিধা প্ৰদান কৰা। দুৱাৰৰ পেনেলটো ঠাণ্ডা-ৰোল্ড ষ্টীল প্লেট আৰু চেনেল ষ্টীল ফ্ৰেম ৱেল্ডিঙৰ দ্বাৰা নিৰ্মিত। স্ক্ৰীণৰ দুৱাৰৰ এটা ফাল হলৰ ভিতৰৰ দৰেই একেখন ৰক্ষাকৱচ প্লেটৰ পৰা তৈয়াৰ কৰা হৈছে, আৰু আনটো ফালে সংহত দেৱালৰ পেনেলেৰে সজাই তোলা হৈছে।

স্ক্ৰীণ দুৱাৰ অটোমেটিক কন্ট্ৰল, দুৱাৰৰ বাহিৰত দুটা-ৰং

দুৱাৰৰ খোলা, বন্ধ বা জৰুৰীকালীন ষ্টপ নিয়ন্ত্ৰণ কৰিবলৈ হলৰ ৰক্ষাকলাৰ বেৰত উপযুক্ত অৱস্থাত এটা নিয়ন্ত্ৰণ বুটাম বাকচ স্থাপন কৰা হয়।

1000mm×h 2000mm(1 ea,person-ইন-আউট)
